Vraag en antwoord

NEN 6702 geeft in figuur A.6 de windvormfactoren C_pe voor daken van rechthoekige gebouwen met een helling kleiner dan 10°.

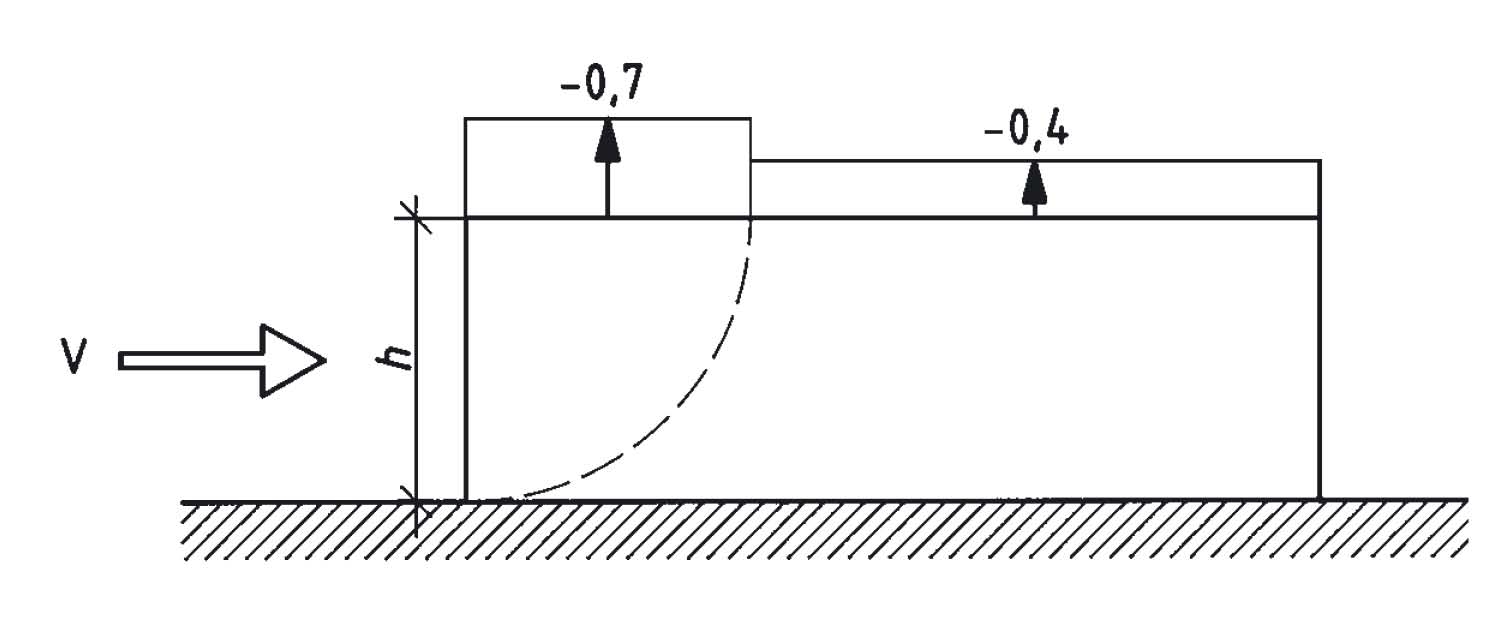

Figuur A.6 uit NEN 6702.

Hierbij geldt voor een dakbreedte gelijk aan de gebouwhoogte C_pe = –0,7 (windzuiging) en voor de rest van het dak C_pe = –0,4. Figuur A.7 geeft via een grafiek de windvormfactoren voor een willekeurige dakhelling.

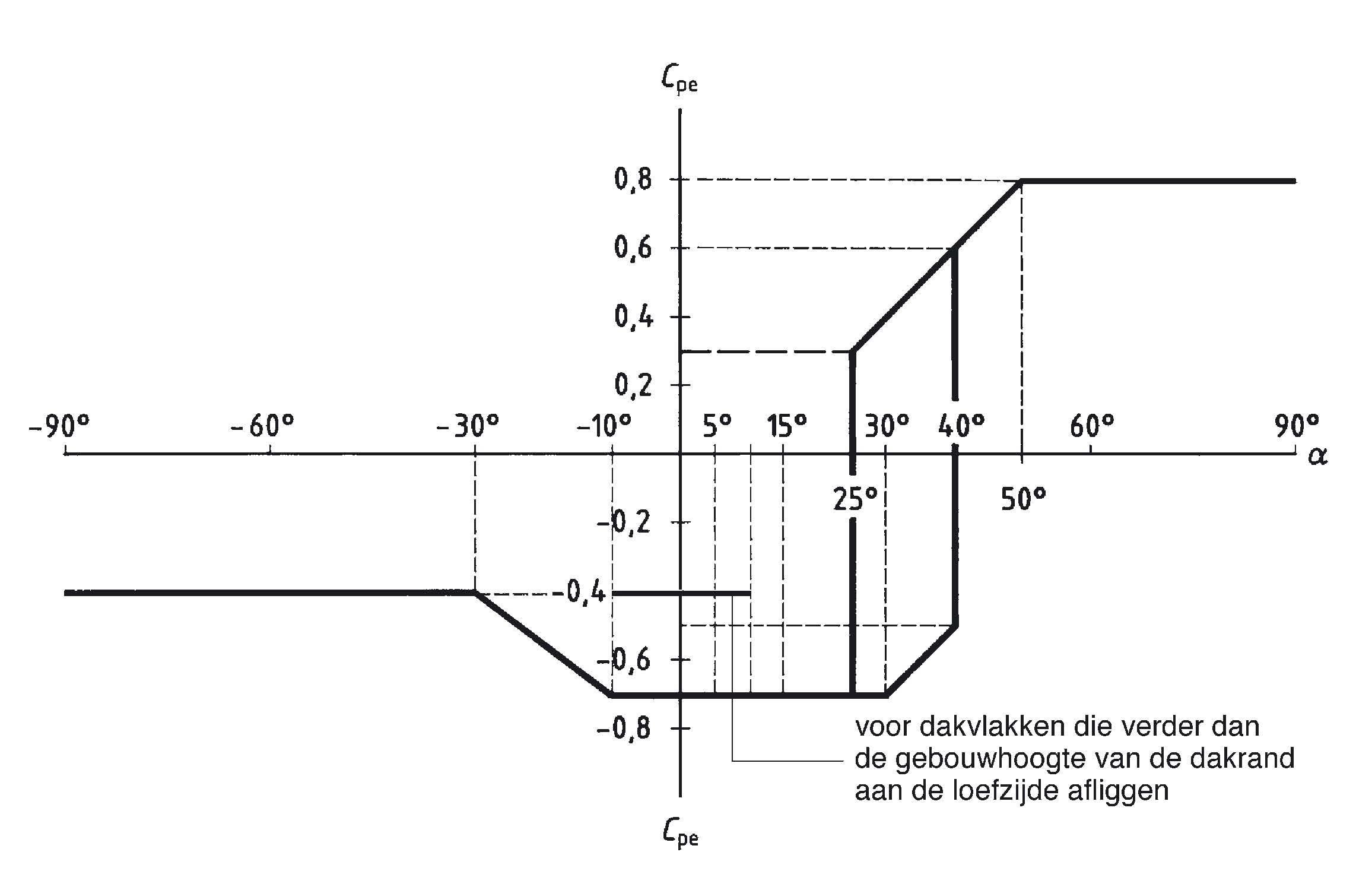

Figuur A.7 uit NEN 6702.

Uit de grafiek is voor gebouwen met een dakhelling kleiner dan 10° af te lezen C_pe = –0,7. Geldt voor dergelijke hellingen in de grafiek ook de reductieregel tot C_pe = –0,4?

Ja. Voor dakhellingen van minder dan 10° geldt de reductieregel ook bij toepassing van figuur A.7. De reductie geldt echter niet voor grotere dakhellingen. Het was duidelijker geweest indien in figuur A.7 een extra lijn was getekend voor C_pe = –0,4 in het gebied van dakhellingen tussen –10° en 10° (zie afbeelding).
