Vraag:

NEN 6770, art. 10.1.3.2.3, introduceert in figuur 11 van de toelichting de belasting Fvert;s;d. Wat wordt hier precies onder verstaan?


Antwoord:

In de vorige TGB-Staalconstructies (NEN 3851) is stilzwijgend aangenomen dat geschoorde raamwerken zodanig stijf worden geschoord, dat ze mogen worden beschouwd als star geschoord.
Indien de schoren bijvoorbeeld te licht worden gedimensioneerd kan de zijdelingse verplaatsing van het raamwerk aanzienlijk zijn. Daarom onderscheidt NEN 6770 star en flexibel geschoorde raamwerken.

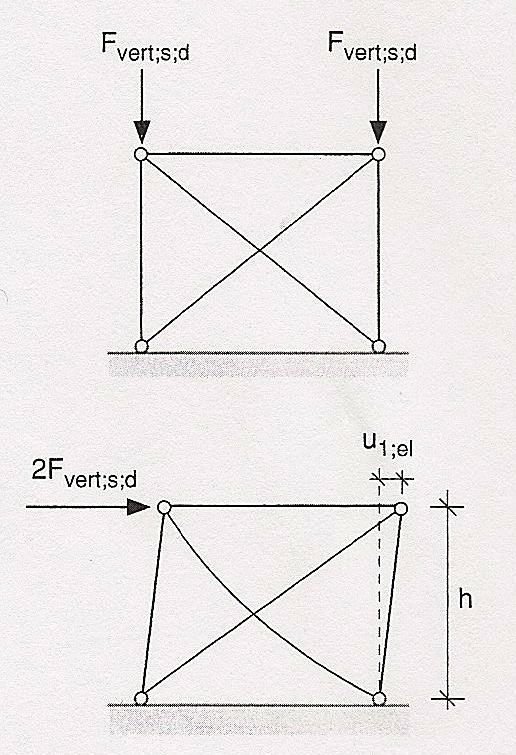

Een raamwerk is star geschoord, indien u1;el/h < 0,1, waarin h de verdiepinghoogte is. De eerste-orde zijdelings uitwijking u1;el moet worden bepaald met een fictief belastinggeval, waarbij de verticale belasting Fvert;s;d horizontaal tegen het raamwerk wordt geplaatst. Tot de verticale belasting behoort niet alleen het eigen gewicht, maar ook de veranderlijke verticale belasting en eventuele aanpendelende belasting.



Deze vraag is eerder verschenen in de rubriek Vraag & Antwoord in Bouwen met Staal 123 (april 1995).
