Vraag en antwoord

NEN 6772 geeft in figuur 36d een vloeilijnpatroon van een gecombineerde boutgroep in een onverstijfde flens. Kan een dergelijk patroon ook ontstaan in een geboute kopplaatverbinding?

Of een dergelijk patroon ontstaat, hangt af van de boutplaatsing in de flens. Het patroon ontstaat alleen bij brede flenzen met twee boutrijen met een kleine onderlinge steek p. De bouten moeten dicht bij een kolomlijf zitten.
De effectieve lengte van het equivalente T-stuk, dat bij een dergelijke configuratie hoort, is volgens NEN 6772, A.3.4.1.2:

Indien deze lengte korter is dan de effectieve lengte behorende bij figuur 36a, met:

treedt het patroon van figuur 36d op. Met andere woorden:

waaruit volgt:

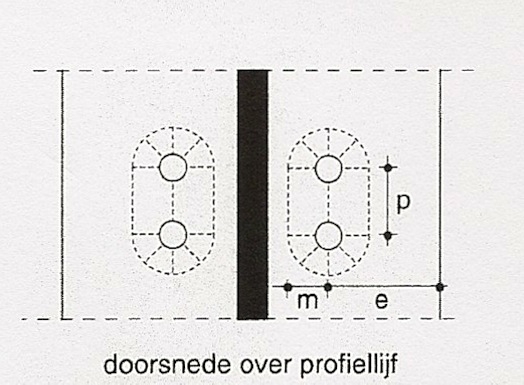

Figuur 36d toont een dusdanige verhouding tussen e, m en p, dat het geschetste patroon van figuur 36d niet kan ontstaan. Dit patroon ontstaat wel, indien bijvoorbeeld geldt e = 3m en

• NEN 6772
