Vraag:

Aan een constructie van koudgevormde profielen moet op sommige plaatsen worden gelast. Is dat zonder voorzorgsmaatregelen mogelijk of gelden er beperkingen vanwege het risico op veroudering?


Antwoord:

Door het lassen in de nabijheid van koudvervormde zones kan gevaar voor veroudering optreden, afhankelijk van het toegepaste staal, de wanddikte en van de afrondingsstraal. Door deze veroudering kan de weerstand tegen brosse breuk verminderen. NEN 6770 stelt geen eisen aan het lassen van koudgevormde buizen. Art. 5.2.4 van deze norm vermeldt dat NEN 6770 geen eisen en rekenmethoden geeft met betrekking tot bros breken. In de toelichting op dit artikel staat dat door een juiste materiaalkeuze mag zijn aangenomen dat de grenstoestand (scheurvorming door bros breken) niet zal optreden. Voor de juiste materiaalkeuze wordt verwezen naar NEN 6774, die in art. 7.1 een toetsingsregel geeft waarin ook het effect van de combinatie koudvervormen en lassen wordt meegenomen. Bij het toepassen van deze toetsingsregel zal bij de keuze voor een koudgevormd profiel de staalkwaliteit veelal een klasse hoger moeten worden gekozen dan het geval zou zijn bij een niet-koudgevormd profiel, bijvoorbeeld S235J0 in plaats van S235JR. Vaak zal echter de ‘hogere’ staalkwaliteit een standaard leverbare kwaliteit zijn die niet (of nauwelijks) duurder is. Een andere benadering geeft tabel 4.2 van NEN-EN 1993-1-8 (Eurocode 3), die qua presentatie aansluit op tabel A-1 van de vroegere RB 1982.

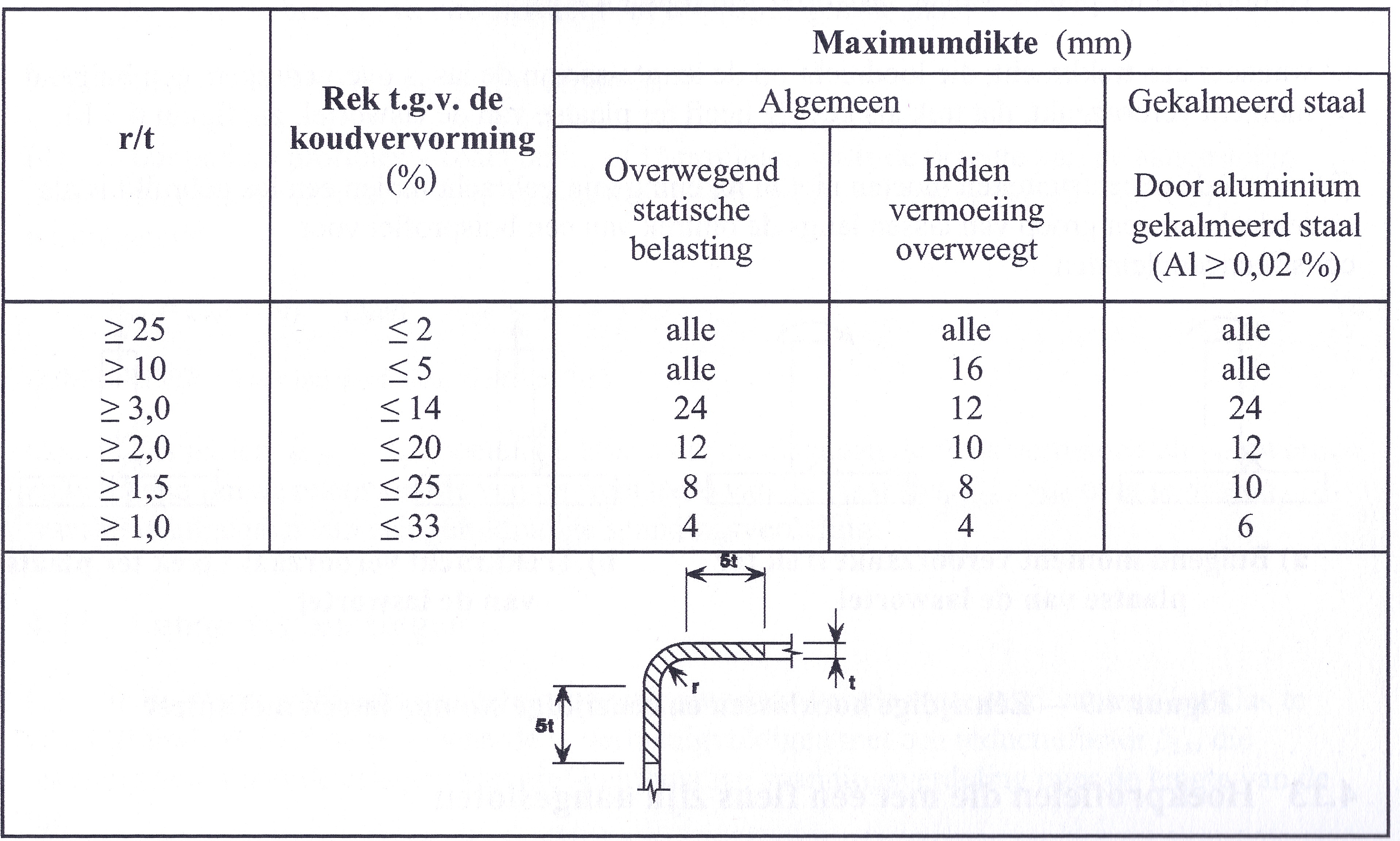

Tabel 4.2. Voorwaarden voor het lassen in koudvervormde zones en naastliggend materiaal (bron: NEN-EN 1993-1-8).

Tabel 4.2 geeft minimumwaarden voor de binnenbuigstralen van koudgevormde buisprofielen. Indien wordt voldaan aan de gestelde eisen in deze tabel, dan mag aan de koudvervormde hoeken worden gelast. Indien niet aan deze minimumeisen voor de afrondingsstraal wordt voldaan, dan mag in de koudvervormde zone – met inbegrip van de aangrenzende delen met een breedte van vijf maal de wanddikte – niet worden gelast.

Hoewel tabel 4.2 is opgesteld voor koudgevormde buisprofielen lijkt het zinvol deze ook voor andere koudgevormde profielen aan te houden.
Let er op dat wanneer Eurocode 3 wordt gebruikt tevens voldaan moet worden aan NEN-EN 1993-1-10 die over brosse breuk gaat. Deze norm is de tegenhanger van NEN 6774, die hiervan overigens nogal afwijkt.


Deze vraag is eerder verschenen in de rubriek Vraag & Antwoord in Bouwen met Staal 166 (juni 2002).


Relevante normen:
Artikelen vakblad Bouwen met Staal:
Literatuur:
