Vraag:

Hoe verloopt de doorsnedetoetsing bij buiging om de zwakke as voor vierkante en rechthoekige buisprofielen?


Antwoord:

NEN 6770 geeft in tabel 13 interactieformules voor vierkante en rechthoekige buisprofielen in doorsnedeklassen 1 en 2 bij buiging om de sterke as (y-as). Voor buiging om de zwakke as (z-as) geldt tabel 13 eveneens, mits de index y wordt vervangen door de index z. Uiteraard moet ook de index z worden vervangen door de index y. In de formules (11.3-26) tot en met (11.3-30) moeten deze indices ook worden omgewisseld, evenals de breedte b en de hoogte h van het profiel. De complete set interactieformules staat in tabel 13a.

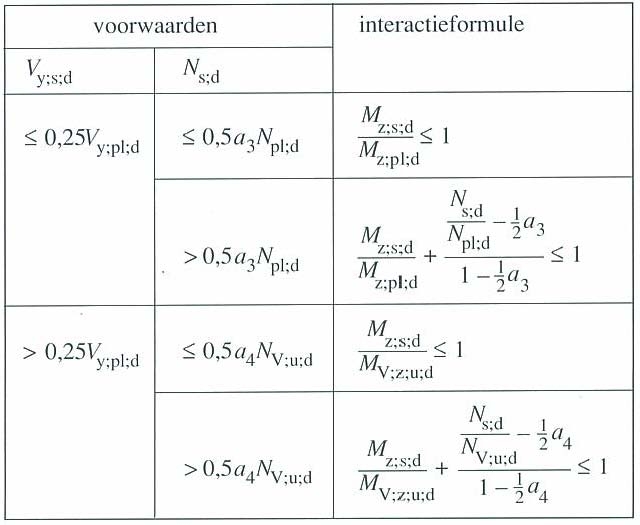

Tabel 13a - Interactieformules voor vierkante en rechthoekige buisprofielen in doorsnedeklassen 1 en 2 bij buiging om de zwakke as.

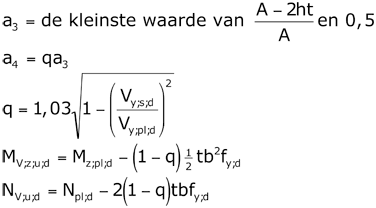

In deze tabel is:





Deze vraag is eerder verschenen in de rubriek Vraag & Antwoord in Bouwen met Staal 126 (oktober 1995).


Relevante normen:
